DELL OPTIPLEX GX520の電源ファンをメンテ

X-FAN 70mmファン RDL7015S
中古本体が買えるような値段で取引されている電源ユニット H220P-01 HP-L2206F3P LF DELLPN YD358。
POSTの前に橙色の電源インジケータが点滅している場合、電源部に障害のある可能性
http://supportapj.dell.com/support/edocs/systems/opgx100/ja/ug/basic.htm
http://supportapj.dell.com/support/edocs/systems/opgx100/ja/index.htm
http://supportapj.dell.com/support/edocs/systems/opgx520/ja/ug/solve00.htm#wp1285161
Dell OptiPlex GX520 ユーザーズガイド
http://support.ap.dell.com/support/edocs/systems/opgx520/ja/ug/sindex.htm
ほとんどの場合ファンだけの交換で復活。
サイズ：70x70x15mm
軸受け：流体軸受け(スリーブベアリング)
回転数：2500rpm
静圧：1.52mmAq
騒音値：21.160dB(A)
最大風量：20.11CFM
電圧：DC12V 0.16A
リード線長：300mm(ツイストケーブル)、3pinコネクタ付き、パルスセンサー付き
備考：リブ付きフレーム
RoHS対応
http://www.x-fan.jp/products/70.html

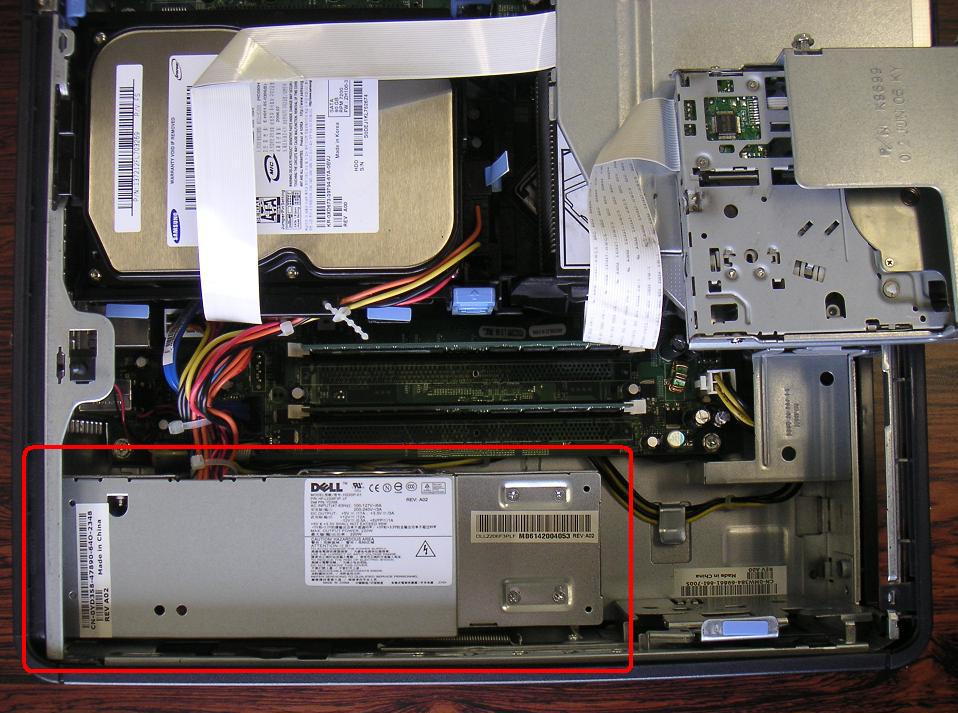

電源ユニットから接続されている、マザーボードへ２箇所・ＳＡＴＡへ１箇所のケーブルを外す。

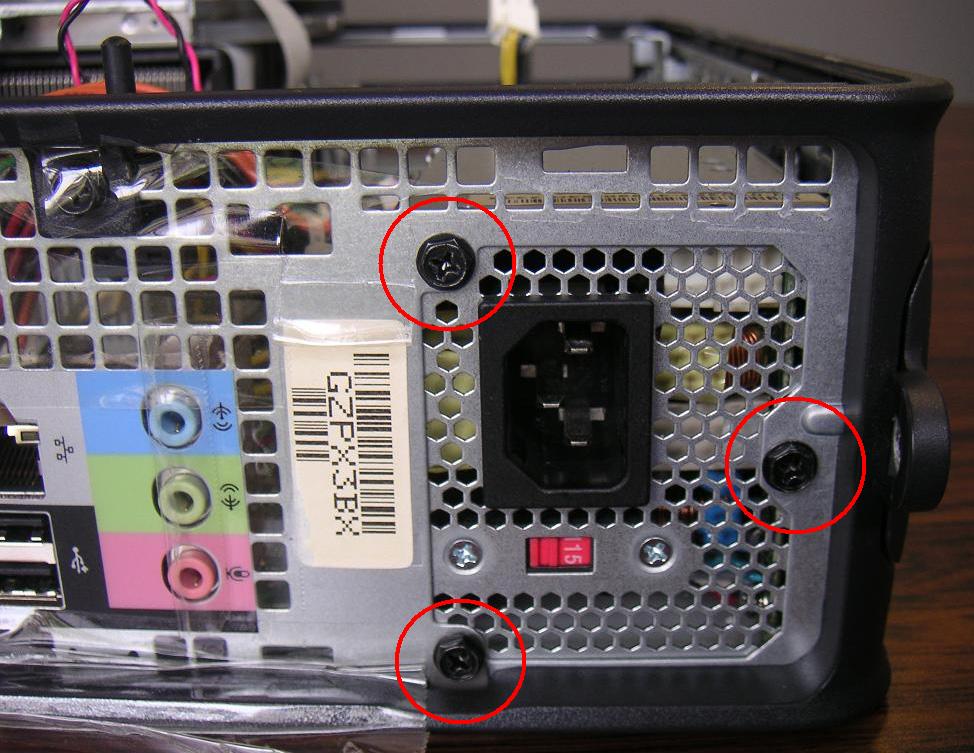

背面のネジ３つを外して電源ユニットをフロントへ押し出す。

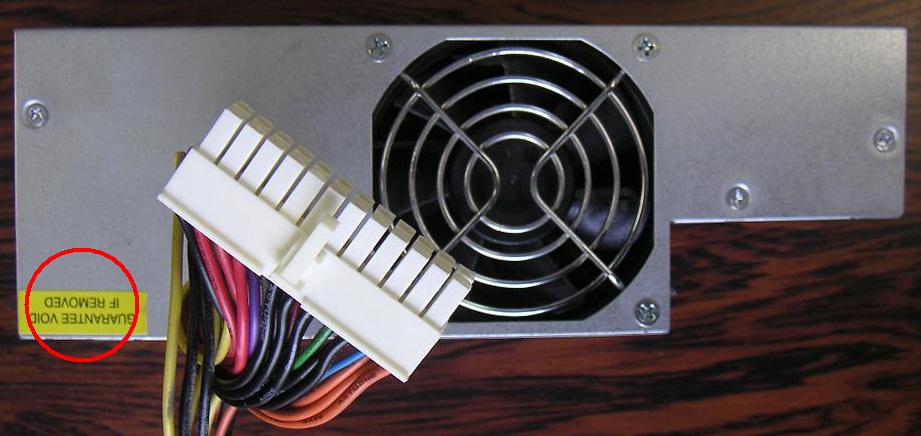

黄色いシールで隠れたネジが存在する。

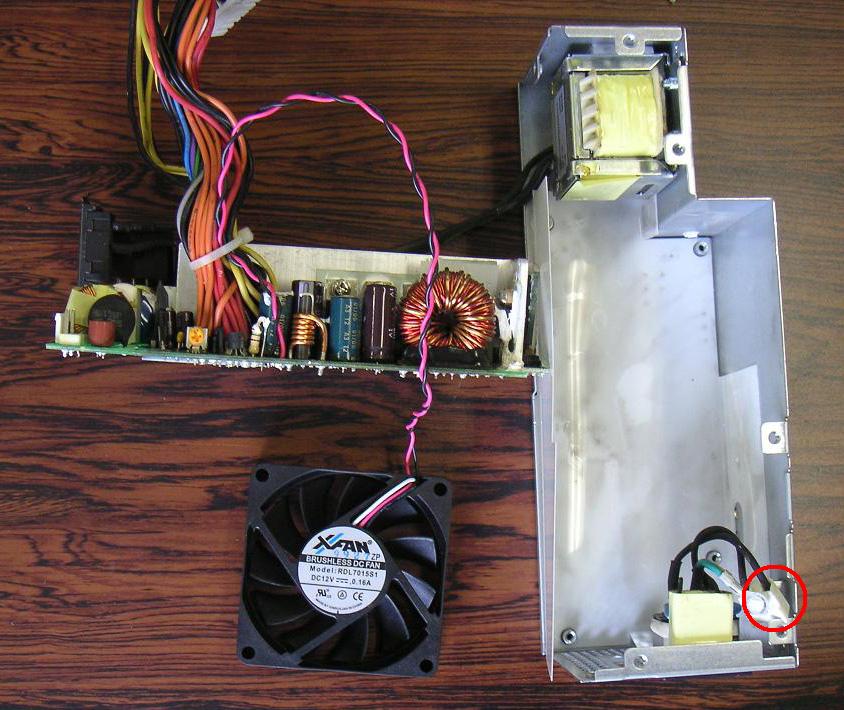

ＡＣコネクタから基盤へ接続された白いコネクタを先に外す。

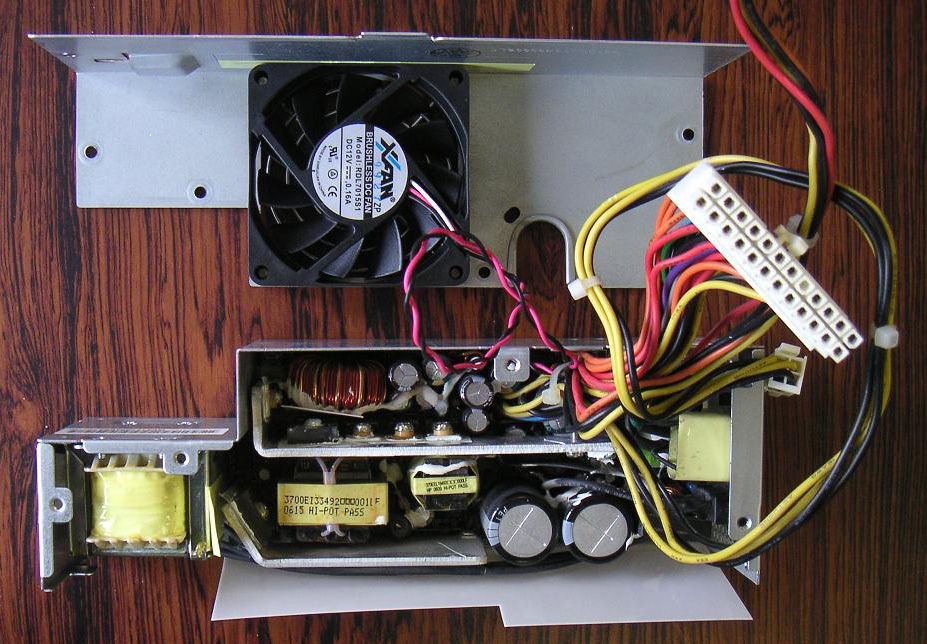

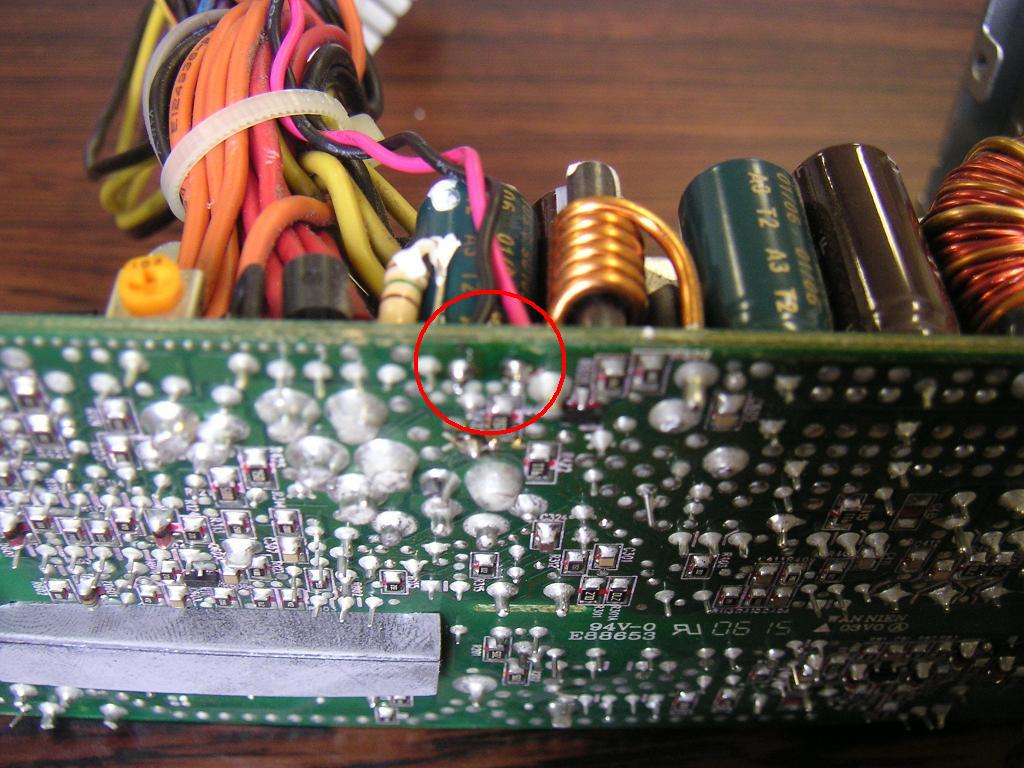

古いファンを基盤から外し、極性に注意して新しいファンに換装（白い線は不要）。
